Systém Pressix CC 41
Adaptér závitový NT CC 41 DIN 3015
Použitie:
Pre efektívne upevnenie držiaku svorky podľa DIN 3015 (ľahká a stredná záťaž) na montážnych lištách 41. Vhodné najmä pri montáži vo zvislej polohe alebo na ťažko dostupných miestach, nahrádza tento produkt "tretiu ruku" a ponúka nasledovné výhody:
- nezávisle od výšky inštalácie montážnej lišty je prepojiteľná ku všetkým lištám s 41 mm šírkou,
- veľmi jednoduchá demontáž pri presunutí,
- žiadne poklesy po utiahnutí.
Obsah dodávky
Platnička, pružná podložka a závitová časť sú pevne spojené.
Montáž
Po nasadení do lištovej priehradky sa zatočí závitový adaptér CC 41 a pri ľahkom tlaku na pružinu podložky zaťahujeme v smere hodinových ručičiek až k úplnému dotiahnutiu. Pri montáži a demontáži nie je potrebné žiadne náradie a sú stavebne znovu využiteľné.
Technické údaje
| Materiál: | |
| Závitová platňa: | oceľ, galvanicky pozink |
| Pružná podložka: | pružný oceľový plech, nehrdzavejúci |
Objímky DIN 3015-1 (Séria A, ľahký rad)

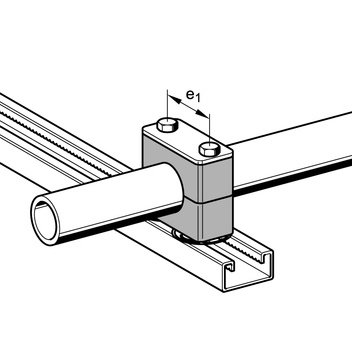

| Veľkosť objímok | Rúra-AD [mm] | spojenie s | e1 |
|---|---|---|---|
| 0 | 6 do 12 | 1 x závitový adaptér CC41 M6 | |
| 1 | 6 do 12 | 2 x závitová platnička CC41 M6 | 20 1) |
| 2 | 12,7 do 18 | 2 x závitová platnička CC41 M6 | 26 1) |
| 3 | 19 do 25 | 2 x závitová platnička CC41 M6 | 33 1) |
| 4 | 26,9 do 30 | 2 x závitový adaptér CC41 M6 | 40 |
| 5 | 32 do 42 | 2 x závitový adaptér CC41 M6 | 52 |
| 6 | 44,5 do 57 | 2 x závitový adaptér CC41 M6 | 66 |
| 7 | 57,2 do 76,1 | 2 x závitový adaptér CC41 M6 | 94 |
| 8 | 88,9 do 101,8 | 2 x závitový adaptér CC41 M6 | 120 |
Objímky DIN 3015-2 (Séria C, ťažký rad)
| Veľkosť objímok | Rúra-AD [mm] | spojenie s | e1 |
|---|---|---|---|
| 1 | 6 do 18 | 2 x závitová platnička CC41 M10 | 33 1) |
| 2 | 19 do 30 | 2 x závitový adaptér CC41 M10 | 45 |
| 3 | 30 do 42 | 2 x závitový adaptér CC41 M10 | 60 |
| 4 | 38 do 70 | 2 x závitový adaptér CC41 M12 | 90 |
| 1) | Pre túto rozteč bude nutné použiť dosku držiaka podľa obrázku 4 a tiež dve šesťhranné skrutky a závitové platničky NT CC41. |
Objímky DIN 3015-3 (Séria B, dvojitá rada)
| Veľkosť objímok | Rúra-AD [mm] | spojenie s |
|---|---|---|
| 1 | 6 do 12 | 1 x závitový adaptér CC41 M6 |
| 2 | 12,7 do 18 | 1 x závitový adaptér CC41 M8 |
| 3 | 19 do 25 | 1 x závitový adaptér CC41 M8 |
| 4 | 26,9 do 30 | 1 x závitový adaptér CC41 M8 |
| 5 | 32 do 42 | 1 x závitový adaptér CC41 M8 |
