Objímka Stabil D-3G m.E. HCP
Použitie:
Objímka pre upevnenie potrubia pri budovaní technologických zariadení. Gumená vložka tlmí hluk a spĺňa požiadavky podľa DIN 4109.
Obsah dodávky
Veľkosť od 14 do 115 mm je v kĺbovom prevedení s navarenými maticami pre uťahovacie skrutky. Na kĺbovej strane sú skrutky predmontované, na opačnej strane sú vsunuté do otvoru a zaistené proti vypadnutiu.
Od veľkosti 124 mm sú uťahovacie skrutky a matice voľne priložené.

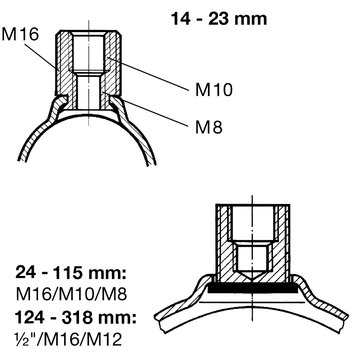

Rôznorodá možnosť pripojenia vďaka kombinácii 3G vonkajšej matici (trojzávitová) a adaptéru IG/IG. Pozri Adaptér IG/IG.
Montáž
Veľkosti - FM 1" až 4" sú povolené len s ≥ M10.
Pre aplikácie FM sa musí použiť aspoň M10.
Technické údaje
|
Rozpätie [mm] | max. dovolené zaťaženie (ťah) | Krútiaci moment [Nm] |
|---|---|---|
| 14 - 23 | 1,8 kN | 2 |
| 24 - 65 | 2,0 kN | 3 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
| 165 - 318 | 8,0 kN | 10 |
Max. dov. zaťaženie bolo stanovené použitím štatistickej metódy z medzných zaťažení, dodržaním max. dov. deformácie 1,5 mm príp. 2 % do max. roztiahnutia priemeru rúry.
Dovolené zaťaženie FZťah,fi v prípade požiaru
| Upínací rozsah [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformácia δmax [mm] | Závit ≥ |
|---|---|---|---|---|---|---|
| 14 - 23 | 380 | 200 | 140 | - | 49 | M10 |
| 24 - 65 | 500 | 250 | 170 | 120 | 44 | M10 |
| 67 - 115 | 1000 | 650 | 500 | 400 | 96 | M10 |
| 124 - 162 | 2200 | 1200 | 850 | 600 | 96 | M12 |
| 165 - 305 | 2400 | 1400 | 1000 | 850 | 104 | M12 |
| Materiál: | |
| Objímka: | oceľ, HCP |
| Tlmiaca vložka: | SBR/EPDM, čierna (profilová guma pozri kap. "Tlmiace prvky"), vlepená do objímky |
Atesty
Schválenie FM pre upínacie rozsahy 29 - 162
 |  | Tento produkt bol ocenený značkou kvality "Upevnenia potrubných rozvodov" a "Požiarne testovaných potrubných rozvodov" a podlieha nezávislej kontrole podľa RAL GZ-655. |
* = bez značky kvality
