Nerez

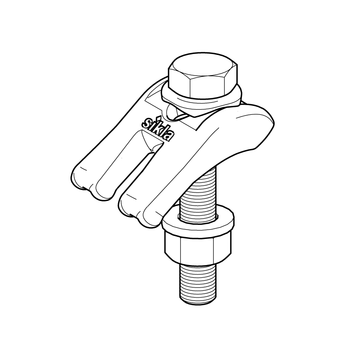

Montážny set MS 5P VA
Použitie:
Montážny set MS 5P slúži na pripojenie konzoly TKO, priečnej konzoly SKO, WBD držiaka alebo kĺbu GE F na nosnú prírubu.
Obsah dodávky
| Typ | Pracka [Počet] | Podporná platň [Počet] | Spojovacia sada-VA * [Počet] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M16 S2 | 2 x M16 | 2 x M16 | 2 x M16 x 100 |
* VA-súprava pozostáva z: šesťhrannej skrutky M12 alebo M16, 1 podložky, 1 šesťhrannej matice (mazaná polymérom)
Montáž
| 1. | "Nos" pracky polohovať na oceľový nosník. |
| 2. | Podpernú platňu a spojovaciu sadu utiahnuť podľa potreby. |
Podpernú platňu istí pravouhlá montáž skrutky a zabraňuje zošmyknutiu alebo namáhaniu na ohyb. V spojení so spojovacou sadou -VA je zabezpečená kontinuálna a plánovaná predpäťová sila.
Technické údaje
| Typ | Rozpätie [mm] | Uťahovací moment MA [Nm] / Uhol natočenia | Fy Povolené rozpätie každá pracka [kN] | Únosnosť v šmyku priečneho modulu Fz každý set = 4 pracky [kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 17,6 | 8,1 * |
| M16 S | 4 - 40 | 140 / 90° | 19,8 | 8,4 * |
* Informácie sa týkajú najhoršieho scenára s hrúbkou príruby 30 mm (M12) alebo 40 mm (M16) a koeficientom statického trenia µHaft = 0,20
Nebola zohľadnená prípadná ťahová sila Fy.
| Materiál: | Nehrdzavejúca oceľ A4 |
