Montážny systém siMetrix 46
Svorka montážneho profilu MPK 46
Použitie:
Pomocou svorky montážneho profilu MPK 46 je možné pripevniť na bočnú montážneho profilu PRO 46 závitovú tyč na vytvorenie priameho spojenia. Výškové nastavenie objímky potrubia nie je obmedzené. Kvôli malému inštalačnému priestoru, ktorý je potrebný pri bočnej montáži profilu, môžu byť uchá svorky umiestnené tak, aby sa navzájom prekrývali.
Obsah dodávky
MPK 46 als Einzelteil oder

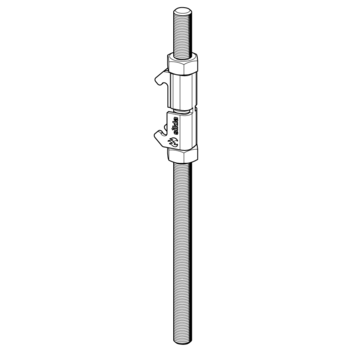

als vormontierte Baugruppe im Set bestehend aus:
1 x MPK 46
1 x Gewindestab GST 200 mm
2 x Sechskantmutter
Montáž
Na jednej strane zaveste svorku montážneho profilu MPK 46 a zacvaknite ju stlačením v strede. Potom prestrčte závitovú tyč, nastavte požadovanú výšku a zaistite ju maticou v hornej a dolnej časti.
Technické údaje
| Typ | d [mm] | H [mm] | ± Vx,príp. [kN] | ± Vy,príp. [kN] | ± Vz,príp. [kN] |
|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,5 | 0,84 | 2,93 |
| M10 | 11 | 45 | 0,5 | 0,84 | 2,93 |
| M12 | 13 | 45 | 0,5 | 0,84 | 2,93 |
| M16 | 17 | 45 | 0,5 | 0,84 | 2,93 |
| Uťahovací moment: | 15 Nm |
| Materiál: | Oceľ, HCP |
