Úžitkové zaťaženie pre voľné uloženie LA - HV

Uloženia ťažké

Úžitkové zaťaženie pre voľné uloženie LA - HV

Náhľad v PDF

Vymeriavací základ EC 3, hodnota zaťaženia na uloženie pri stave dodania.

Hodnoty zaťaženia platia pre rúrkové ložiská radu HCP a pre vysokoteplotné ložiská. Dimenzovanie sa vykonáva pri izbovej teplote. Pri vyšších teplotách je potrebné dodržať príslušné teplotné redukčné súčinitele podľa priloženej tabuľky.

Pevných bodových síl v axiálnom smere Fx možno dosiahnuť iba pri správnom použití protišmykovej ochrany (napr. cepínov). Tie musia byť zaistené pri návrhu potrubia a zodpovedá za nich výrobca potrubia. Pre použitie našich sád pevných bodov, uhlov pevných bodov a axiálnych dorazov je nutné demontovať posuvnú dosku, takže pre statické posúdenie rúrky je potrebné vziať do úvahy hodnotu trenia μ = 0,3.

Skúšky zdvihových síl - Fz boli vykonané v kombinácií neumiestneného ložiska LA - HV s vodiacimi a pevnými bodovými sadami. Výsledkom sú hodnoty - Fz v kombináciách:

-	Spojenie s vodiacou upínacou sadou FS alebo pevnou upínacou sadou XS
-	Spojenie k siFramo s vodiacím uholníkom FW F alebo uholníkom pre pevný bod XW F

Ďalšie údaje o statických vlastnostiach výrobku sú k dispozícií na vyžiadanie.

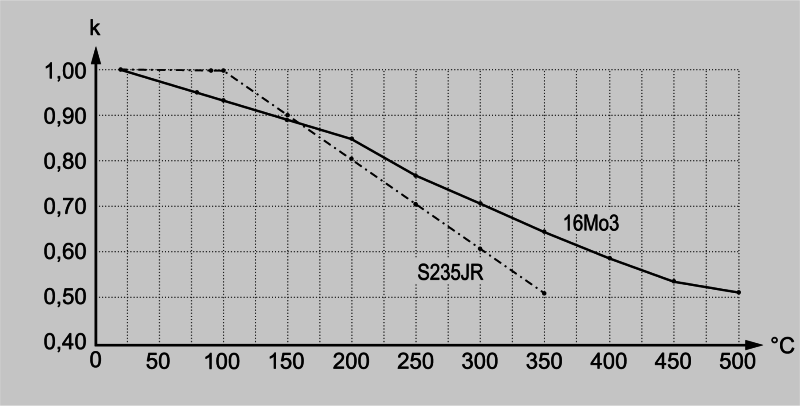

Teplotný korekčný faktor k

Teplota	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LA - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
90	14-18		9,7	7,4	15,4	14	6,1	15,4	15,4
90	18-22	15	9,7	7,4	15,4	14	6,1	15,4	15,4
90	23-27	20	9,7	7,4	15,4	14	6,1	15,4	15,4
90	26-30		9,7	7,4	15,4	14	6,1	15,4	15,4
90	30-34	25	9,7	7,4	15,4	14	6,1	15,4	15,4
90	35-39		9,5	7,3	15,4	14	6,1	15,4	15,4
90	40-44	32	9,4	7,1	15,4	14	6,1	15,4	15,4
90	45-49	40	9,2	7	15,4	14	6,1	15,4	15,4
90	50-54		9,1	6,9	15,4	14	6,1	15,4	15,4
90	55-59		8,9	6,7	15,4	14	6,1	15,4	15,4
90	57-61	50	8,8	6,7	15,4	14	6,1	15,4	15,4
90	62-66		8,7	6,5	15,4	14	6,1	15,4	15,4
90	67-71		8,5	6,4	15,4	14	6,1	15,4	15,4
90	72-77	65	8,3	6,2	15,4	14	6,1	15,4	15,4
90	78-83		8,1	6	15,4	14	6,1	15,4	15,4
90	84-89	80	7,9	5,9	15,4	14	6,1	15,4	15,4
90	89-95		7,7	5,7	15,4	14	6,1	15,4	15,4
90	96-102		7,5	5,5	15,4	14	6,1	15,4	15,4
90	102-109		7,3	5,3	15,4	14	6,1	15,4	15,4
90	109-115	100	7,1	5,1	15,4	14	6,1	15,4	15,4
90	115-122		6,9	4,9	15,4	14	6,1	15,4	15,4
90	122-128		6,7	4,8	15,4	14	6,1	15,4	15,4
90	128-134		6,5	4,6	15,4	14	6,1	15,4	15,4
90	134-140	125	6,3	4,4	15,4	14	6,1	15,4	15,4
90	140-146		6,1	4,3	15,4	14	6,1	15,4	15,4
90	146-152		5,9	4,1	15,4	14	6,1	15,4	15,4
90	152-158		5,7	3,9	15,4	14	6,1	15,4	15,4
90	157-163		5,5	3,8	15,4	14	6,1	15,4	15,4
90	163-169	150	5,4	3,6	15,4	14	6,1	15,4	15,4

Konštrukčný základ EC 3, hodnoty zaťaženia pre ložiská v dodacom stave
Voľné uloženie LA - HV + upínacia sada FS alebo upínacia sada XS
Voľné uloženie LA - HV + vodiací uholník FW F 80 alebo uhol pevného bodu XW F 80

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	14-18		8,1	5,4	15,4	14	6,1	15,4	15,4
150	18-22	15	8,1	5,4	15,4	14	6,1	15,4	15,4
150	23-27	20	8,1	5,4	15,4	14	6,1	15,4	15,4
150	26-30		8,1	5,4	15,4	14	6,1	15,4	15,4
150	30-34	25	8,1	5,4	15,4	14	6,1	15,4	15,4
150	35-39		8,1	5,3	15,4	14	6,1	15,4	15,4
150	40-44	32	8	5,2	15,4	14	6,1	15,4	15,4
150	45-49	40	7,9	5,1	15,4	14	6,1	15,4	15,4
150	50-54		7,8	5	15,4	14	6,1	15,4	15,4
150	55-59		7,7	4,9	15,4	14	6,1	15,4	15,4
150	57-61	50	7,7	4,8	15,4	14	6,1	15,4	15,4
150	62-66		7,6	4,7	15,4	14	6,1	15,4	15,4
150	67-71		7,5	4,6	15,4	14	6,1	15,4	15,4
150	72-77	65	7,4	4,5	15,4	14	6,1	15,4	15,4
150	78-83		7,4	4,4	15,4	14	6,1	15,4	15,4
150	84-89	80	7,3	4,3	15,4	14	6,1	15,4	15,4
150	89-95		7,2	4,1	15,4	14	6,1	15,4	15,4
150	96-102		7,1	4	15,4	14	6,1	15,4	15,4
150	102-109		6,9	3,9	15,4	14	6,1	15,4	15,4
150	109-115	100	6,9	3,7	15,4	14	6,1	15,4	15,4
150	115-122		6,7	3,6	15,4	14	6,1	15,4	15,4
150	122-128		6,6	3,5	15,4	14	6,1	15,4	15,4
150	128-134		6,5	3,3	15,4	14	6,1	15,4	15,4
150	134-140	125	6,5	3,2	15,4	14	6,1	15,4	15,4
150	140-146		6,4	3,1	15,4	14	6,1	15,4	15,4
150	146-152		6,3	3	15,4	14	6,1	15,4	15,4
150	152-158		6,2	2,8	15,4	14	6,1	15,4	15,4
150	157-163		6,1	2,7	15,4	14	6,1	15,4	15,4
150	163-169	150	6,1	2,6	15,4	14	6,1	15,4	15,4

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	14-18		6,6	4,9	15,4	14	6,1	15,4	15,4
200	18-22	15	6,6	4,9	15,4	14	6,1	15,4	15,4
200	23-27	20	6,6	4,9	15,4	14	6,1	15,4	15,4
200	26-30		6,6	4,9	15,4	14	6,1	15,4	15,4
200	30-34	25	6,6	4,9	15,4	14	6,1	15,4	15,4
200	35-39		6,5	4,8	15,4	14	6,1	15,4	15,4
200	40-44	32	6,4	4,7	15,4	14	6,1	15,4	15,4
200	45-49	40	6,4	4,7	15,4	14	6,1	15,4	15,4
200	50-54		6,3	4,6	15,4	14	6,1	15,4	15,4
200	55-59		6,3	4,5	15,4	14	6,1	15,4	15,4
200	57-61	50	6,3	4,5	15,4	14	6,1	15,4	15,4
200	62-66		6,2	4,4	15,4	14	6,1	15,4	15,4
200	67-71		6,2	4,3	15,4	14	6,1	15,4	15,4
200	72-77	65	6,1	4,2	15,4	14	6,1	15,4	15,4
200	78-83		6,0	4,1	15,4	14	6,1	15,4	15,4
200	84-89	80	6,0	4,1	15,4	14	6,1	15,4	15,4
200	89-95		5,9	4,0	15,4	14	6,1	15,4	15,4
200	96-102		5,8	3,9	15,4	14	6,1	15,4	15,4
200	102-109		5,7	3,7	15,4	14	6,1	15,4	15,4
200	109-115	100	5,7	3,7	15,4	14	6,1	15,4	15,4
200	115-122		5,6	3,5	15,4	14	6,1	15,4	15,4
200	122-128		5,5	3,4	15,4	14	6,1	15,4	15,4
200	128-134		5,5	3,4	15,4	14	6,1	15,4	15,4
200	134-140	125	5,4	3,3	15,4	14	6,1	15,4	15,4
200	140-146		5,3	3,2	15,4	14	6,1	15,4	15,4
200	146-152		5,3	3,1	15,4	14	6,1	15,4	15,4
200	152-158		5,2	3,0	15,4	14	6,1	15,4	15,4
200	157-163		5,2	2,9	15,4	14	6,1	15,4	15,4
200	163-169	150	5,1	2,8	15,4	14	6,1	15,4	15,4
