Použitie:

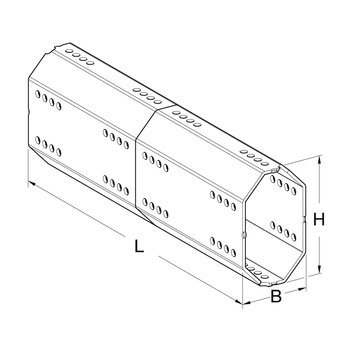

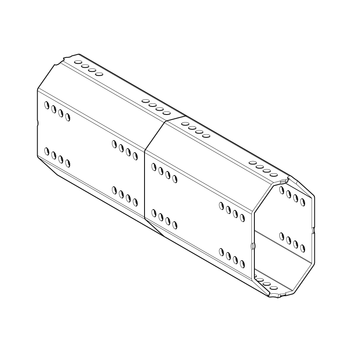

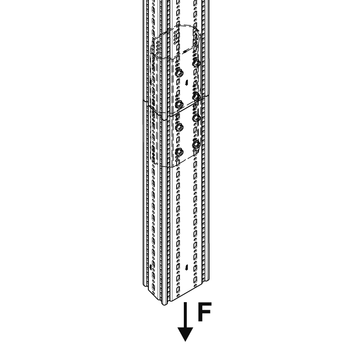

Pružný spojovací prvok pre nosné profily TP F 100/160, najmä pre predĺženie vo vertikálnej montážnej polohe.
Pri rozširovaní vodorovných profilov je potrebné dodržať maximálny prípustný ohybový moment v mieste pripojenia.

Montáž

Spájame s 2 x 8 skrutkami Formlock FLS F, pri zachovaní čo najväčšieho rozostupu skrutiek pre optimálne pomery pôsobiacej páky (pôsobenie ohybového momentu).

Pozn.:
Skrutky Formlock FLS F musia byť namontované na dvoch stranách so vzdialenosťou najmenej 50mm od seba a do veľkej miery symetricky.

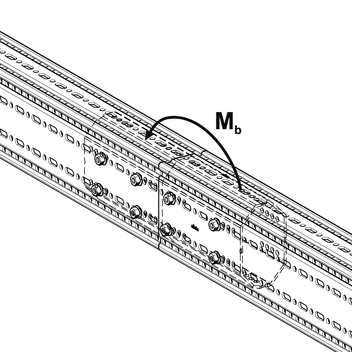

Na prenášanie ohybového momentu musia byť skrutky umiestnené v rovine zodpovedajúcej smeru pôsobiacich síl, aby sa efektívne podoprela hmotnosť potrubia - v prípade horizontálnej montážnej polohe by sa upevnenia mali umiestniť na hornej a spodnej strane profilu namiesto jeho bočnej strany.

Technické údaje
