siFramo 100

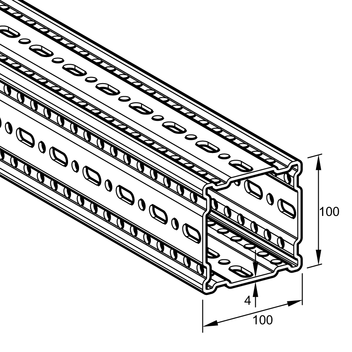

Profil nosný TP F 100
Použitie:
Multifunkčný nosný profil na vytvorenie trás, komplexných pomocných konštrukcií ako aj 3D konštrukcií širokej možnosti použitia. Vďaka uzatvorenému tvaru je popri torznej tuhosti vytvorená širšia možnosť napojenia dielov i potrubí na všetky štyri strany bez obmedzenia. Kombinácia dier a skrutky Formlock zaručuje plynulosť a zároveň uzavretie spoja.

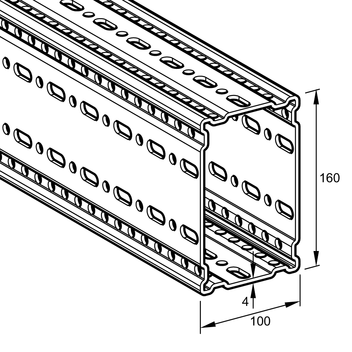

Nosný profil 100/160 je vhodný pre rôzne varianty použitia s tomu zodpovedajúcim zaťažením, ako napr. pri veľkých rozpätiach alebo vysoko zaťažených rámových konštrukciách.
Technické údaje

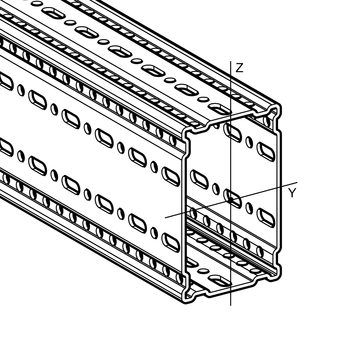

| Typ | Prierezový modul [cm3 ] | Moment zotrvačnosti [cm4 ] | Polomer zotrvačnosti [cm] | Krútiaci moment lt [cm4 ] | Priemer A [cm2 ] |
|---|---|---|---|---|---|
| TP F 100 | Wy: 32,77 Wz: 32,77 | ly: 179,85 lz: 179,85 | iy: 4,80 iz: 4,80 | 135,00 | 7,75 |
| TP F 100/160 | Wy: 68,12 Wz: 46,92 | ly: 559,42 lz: 280,34 | iy: 6,16 iz: 4,36 | 193,00 | 14,50 |
Všetky hodnoty berú do úvahy diery.
| Materiál: | oceľ, HCP |
Atesty
Označenie CE - certifikácia podľa normy EN 1090 (bližšie informácie nájdete na www.sikla.de/downloads)
ETA-24/0471
