Montážny systém siMetrix 46
Adaptér čelný MPA F
Použitie:
Na výrobu ľahších konštrukcií v rámci systému siFramo pre veľké zaťaženie. Umožňuje prechod systému z nosného profilu siFramo TP F 80 alebo 100 na montážny profil siMetrix PRO 46.
Montáž
Na uchytenie profilu zatlačte obe uzamykacie strany cez tvarové napojenie, vložte montážny profil a zatvorte ho. Zámky musia zapadať do drážok profilu. Potom utiahnite skrutky.
Pevné spojenie s nosným profilom TP F pomocou 4 tvarových skrutiek FLS F.
Technické údaje

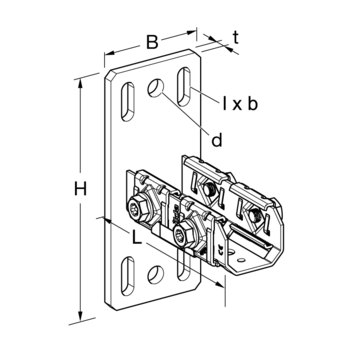

| Typ | B [mm] | H [mm] | t [mm] | d [mm] | l x b [mm] | L [mm] | Počet blokov so skrutkou na boku |
|---|---|---|---|---|---|---|---|
| MPA F 80-46 | 80 | 190 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
| MPA F 100-46 | 100 | 210 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
| Typ | Vx,príp. [kN] | ± Vy,príp. [kN] | Vz,príp. [kN] | - Vz,príp. [kN] | My,príp. [kNm] | - My,príp. [kNm] | ± Mz,príp. [kNm] |
|---|---|---|---|---|---|---|---|
| MPA 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Vyhotovenie: | Základná doska zvarená s držiakom profilu |
| Uťahovací nadstavec: | Vnútorný šesťhran T50 a vonkajší šesťhran SW 17 |
| Uťahovací moment: | 20 Nm |
| Materiál: | Oceľ, HCP |
